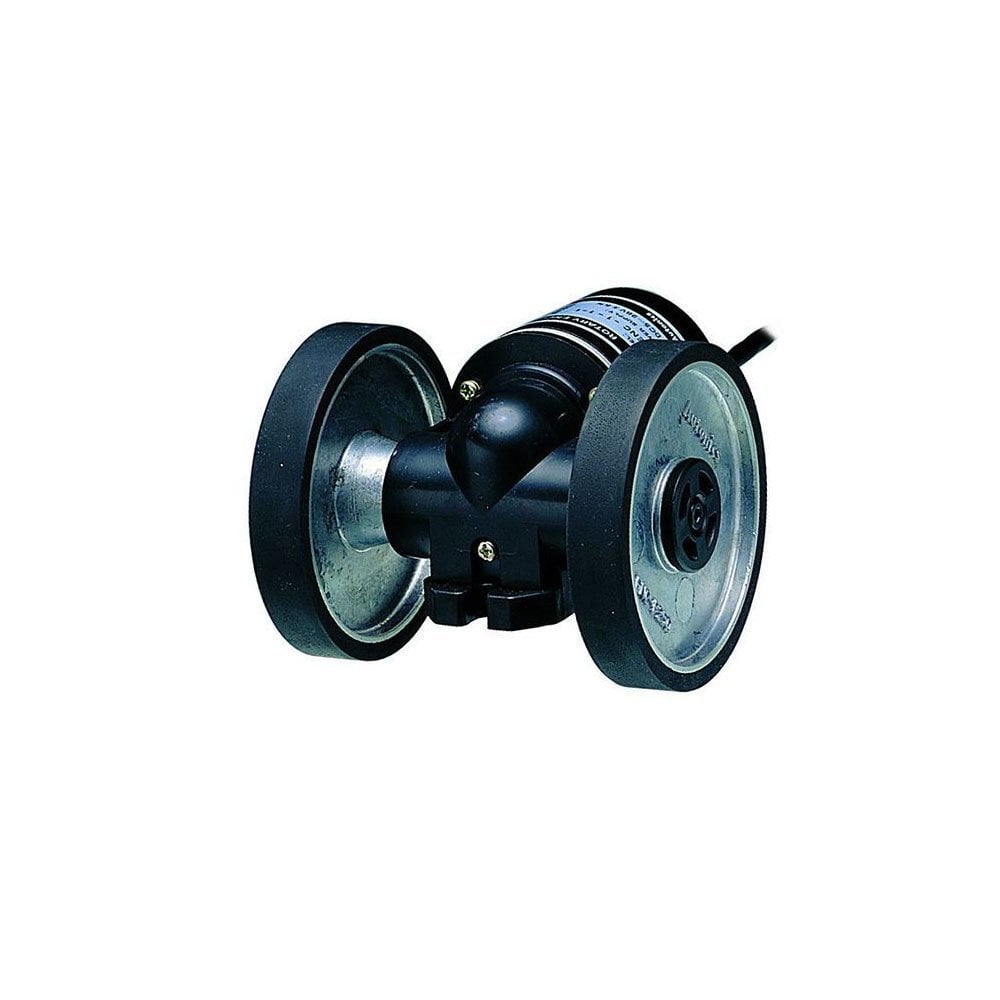

ENC-1-2-T-24 Tekerlekli Enkoder 12-24VDC
ENC-1-2-T-24 Tekerlekli 12-24VDC Artımlı Encoder
- Dişli yapısıyla hareket eden nesnelerin uzunluk ve hızını başarılı bir şekilde ölçebilme
- Çıkış dalga biçimi, uluslararası ölçüm tipi birimiyle uyumludur (metre ya da inç)
- Güç kaynağı : 5VDC, 12-24VDC ±5%
|
Çıkış Faz |
A, B |
|
Min.Ölçü Birimi |
1 cm |
|
Çıktı |
Totem |
|
Güç Kaynağı |
12 - 24 VDC ±% 5 |
|
Çıkış Faz Farkı |
A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Kontrol Çıkışı |
Yüksek - Yük akımı: Max.10mA, çıkış voltajı: Dk.(Güç kaynağı-1.5) VDC |
|
Düşük - Yük akımı: Max.30mA, artık gerilim: Maks.0.4VDC |
|
|
Tepki Süresi (Rise / Güz) |
Max.1ms'ye |
|
Kablo uzunluğu: 2m, I = Max batar.20mA |
|
|
Cevabı Frekans |
Max.180 kHz |
|
Akım Tüketimi |
Max.60 mA (yükün kesilmesi) |
|
İzolasyon Direnci |
Min.100 MQ (500 VDC) |
|
Tekerlek Çevresi |
250 mm |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
Bağlantı |
Normal |
|
Tork Başlangıç |
Sürtünme katsayısı bağımlı |
|
İzin verilen Devrimi1 |
Max.5000 rpm |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Şok |
Max.75G |
|
Ortam Sıcaklığı |
-10 ~ 70 ° C (donma olmayan durumda), Saklama: -25 ~ 85 ° C |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 90% RH |
|
Kablo |
5P, Ø 5mm, Uzunluk: 2m, Shield kablo |
|
Koruma |
IP50 (IEC standardı) |
|
Yaklaşık.Birim Ağırlık |
49 g |
|
Görünüm |
Model |
Ölçü Birimi |
Tekerlek Çevresi |
Çıkış Fazları |
Çıkış |
Çalışma |
|
|
ENC-1-1-T-[5, 24] |
1mm |
250mm |
A,B |
Totem |
5: |
|
ENC-1-2-T-[5, 24] |
1cm |
|||||
|
ENC-1-3-T-[5, 24] |
1m |
|||||
|
ENC-1-4-T-[5, 24] |
0,01yd |
0,25yd |
||||
|
ENC-1-5-T-[5, 24] |
0,1yd |
|||||
|
ENC-1-6-T-[5, 24] |
1yd |
|||||
|
ENC-1-1-N-[5, 24] |
1mm |
250mm |
NPN açık |
|||
|
ENC-1-2-N-[5, 24] |
1cm |
|||||
|
ENC-1-3-N-[5, 24] |
1m |
|||||
|
ENC-1-4-N-[5, 24] |
0,01yd |
0,25yd |
||||
|
ENC-1-5-N-[5, 24] |
