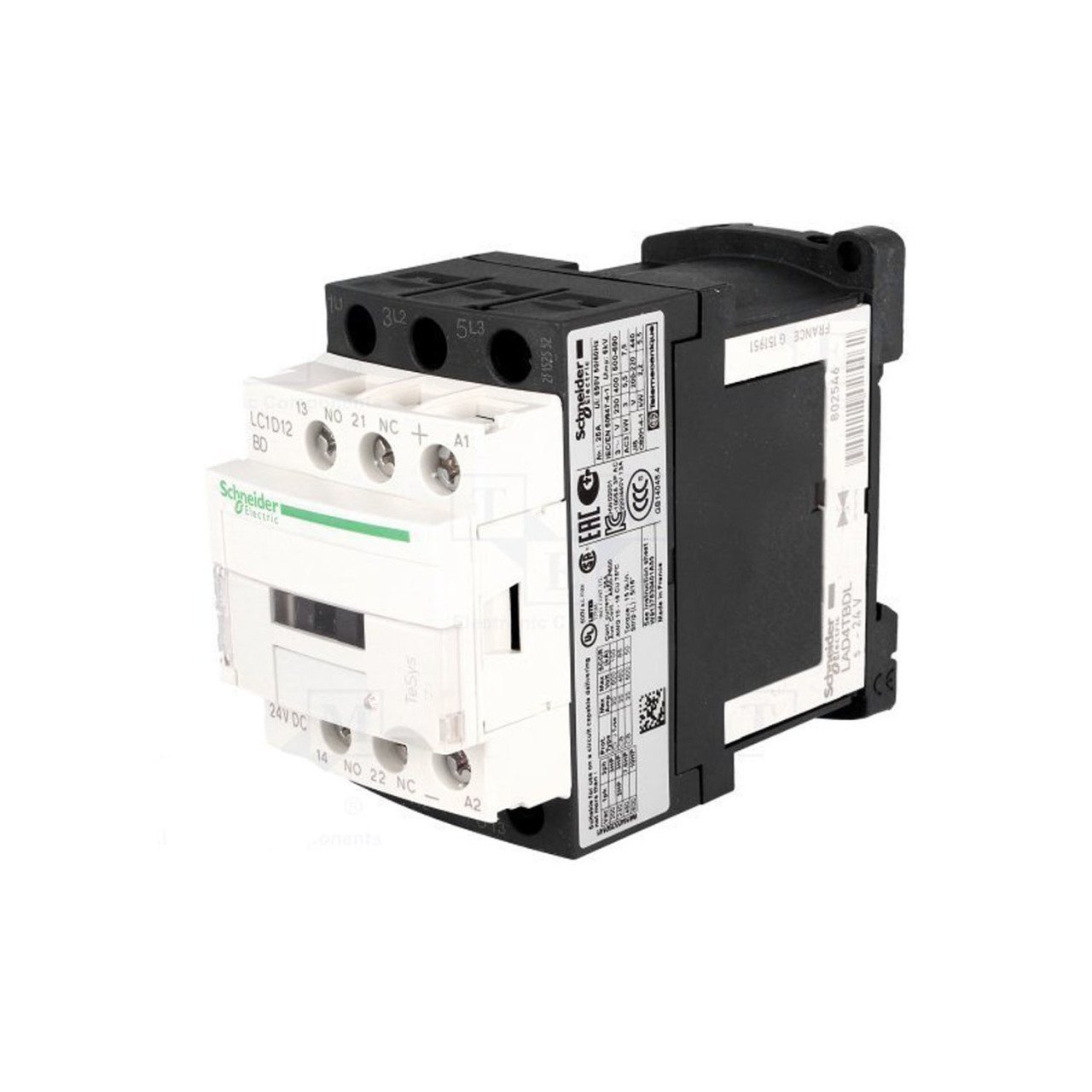

LC1D12BD Schneider 12A (5,5 KW) 24V DC Bobinli Trifaze Güç Kontaktörü
%46
951,33 TL
1.761,72 TL
91,17 TL den başlayan taksitlerle!
LC1D12BD - Schneider, Otomasyon - Kontaktör kategorisinde Schneider LC1D12BD, 12A (5,5 KW) olup 24V DC Bobinli, Trifaze Güç Kontaktörü; Schneider
| seri |
TeSys - Schneider |
|
|---|---|---|
| ürün adı |
TeSys D - Schneider |
|
| Ürün ya da bileşen tipi |
Kontaktör |
|
| Ürün grubu |
LC1D (LC1D12BD) |
|
| LC1D12BD kontaktör uygulaması |
Direnç yükü Motor kontrol |
|
| kullanım kategorisi |
AC-1 AC-4 AC-3 |
|
| Kutup tanımı |
3P |
|
| power pole contact composition |
3 NA |
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC |
|
| [Ie] nominal çalışma akımı |
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi |
|
| motor gücü kW |
3 kW -de 220...230 V AC 50/60 Hz (AC-3) 5,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 5,5 kW -de 415...440 V AC 50/60 Hz (AC-3) 7,5 kW -de 500 V AC 50/60 Hz (AC-3) 7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 3,7 kW -de 400 V AC 50/60 Hz (AC-4) |
|
| motor power HP (UL / CSA) |
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
|
| LC1D12BD kontrol devresi tipi |
DC standart |
|
| kontrol devresi gerilimi |
24 V DC |
|
| yardımcı kontak düzenleme |
1 NA + 1 NK - Schneider |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
|
| aşırı gerilim kategorisi |
III |
|
| [Ith] klasik açık hava termik akımı |
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi |
|
| LC1D12BD Irms nominal kapama kapasitesi |
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 |
|
| nominal kesme kapasitesi |
250 A -de 440 V için güç devresi 'e uygunIEC 60947 |
|
| [Icw] nominal kısa süreli dayanma akımı |
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
|
| LC1D12BD ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
|
| LC1D12BD ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi |
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
|
| elektrik dayanıklılığı |
2 Mcycles 12 A AC-3 Ue'de <= 440 V 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V |
|
| kutup başına güç dağılımı |
0,36 W AC-3 1,56 W AC-1 |
|
| Front cover |
Ile |
|
| montaj desteği |
Plaka Ray |
|
| LC1D12BD standartlar |
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| Schneider LC1D12BD Ürün sertifikaları |
BV CSA DNV RINA GL GOST LROS (Lloyds register of shipping) CCC UL |
|
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
|
| Schneider LC1D12BD sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 |
|
| LC1D12BD çalışma süresi |
53.55...72.45 msn kapama 16...24 msn açma |
|
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
|
| LC1D12BD Mekanik dayanıklılık |
30 Mcycles |
|
| maximum operating rate |
3600 cyc/h -de <60 °C |
| Kontaktör Türleri | : | DC Bobinli Kontaktörler |
