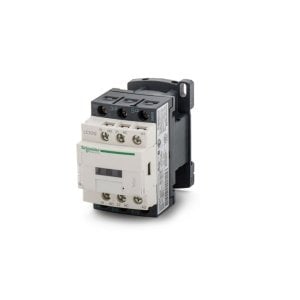

LC1D12M7 12A (5,5 KW) 220VAC Bobinli Trifaze Güç Kontaktörü
%46
646,12 TL
1.196,52 TL
61,92 TL den başlayan taksitlerle!
LC1D12M7 - Schneider, Otomasyon - Kontaktör kategorisinde LC1D12M7 12A (5,5 KW) 220V AC Bobinli Trifaze Güç Kontaktörü; Stok Kodu; LC1D12M7
| seri |
TeSys |
|
|---|---|---|
| ürün adı |
TeSys D |
|
| Ürün ya da bileşen tipi |
Kontaktör |
|
| Ürün grubu |
LC1D (LC1D12M7) |
|
| kontaktör uygulaması |
Direnç yükü Motor kontrol |
|
| kullanım kategorisi |
AC-4 AC-1 AC-3 |
|
| Kontaktör Kutup tanımı |
3P |
|
| power pole contact composition |
3 NA |
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC |
|
| [Ie] nominal çalışma akımı |
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi |
|
| Kontaktör motor gücü kW |
3 kW -de 220...230 V AC 50/60 Hz (AC-3) 5,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 5,5 kW -de 415...440 V AC 50/60 Hz (AC-3) 7,5 kW -de 500 V AC 50/60 Hz (AC-3) 7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 3,7 kW -de 400 V AC 50/60 Hz (AC-4) |
|
| motor power HP (UL / CSA) |
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
|
| kontrol devresi tipi (LC1D12M7) |
AC -de 50/60 Hz |
|
| Kontaktör kontrol devresi gerilimi |
220 V AC 50/60 Hz |
|
| yardımcı kontak düzenleme (LC1D12M7) |
1 NA + 1 NK |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
|
| aşırı gerilim kategorisi (LC1D12M7) |
III |
|
| [Ith] klasik açık hava termik akımı |
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi |
|
| Irms nominal kapama kapasitesi (LC1D12M7) |
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 |
|
| nominal kesme kapasitesi |
250 A -de 440 V için güç devresi 'e uygunIEC 60947 |
|
| [Icw] nominal kısa süreli dayanma akımı (LC1D12M7) |
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
|
| Kontaktör ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
|
| Kontaktör ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi |
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
|
| elektrik dayanıklılığı |
2 Mcycles 12 A AC-3 Ue'de <= 440 V 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V |
|
| kutup başına güç dağılımı (LC1D12M7) |
0,36 W AC-3 1,56 W AC-1 |
|
| Front cover |
Ile |
|
| montaj desteği |
Ray Plaka |
|
| Kontaktör Türleri | : | AC Bobinli Kontaktörler |
