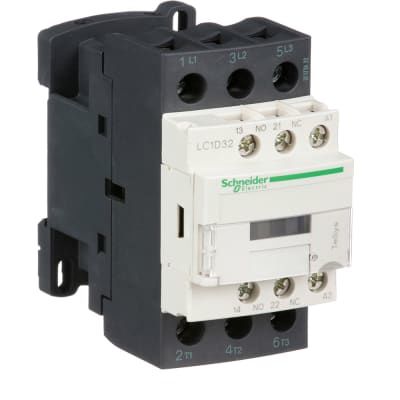

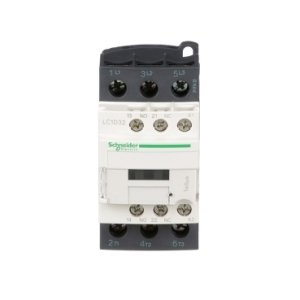

LC1D32B7 32A (15 KW) 24VAC Bobinli Trifaze Güç Kontaktörü

%46
1.571,21 TL
2.909,64 TL
150,57 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
LC1D32B7
Fiyat
2.424,70 TL + KDV
LC1D32B7 - Schneider, Otomasyon - Kontaktör kategorisinde LC1D32B7 32A (15 KW) 24 V AC Bobinli Trifaze Güç Kontaktörü; Stok Kodu; LC1D32B7

seri
TeSys
ürün adı
TeSys D
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1D (LC1D32B7)
kontaktör uygulaması
Direnç yükü
Motor kontrol
kullanım kategorisi
AC-3
AC-4
AC-1
Kutup tanımı
3P
power pole contact composition
3 NA
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
motor gücü kW
7,5 kW -de 220...230 V AC 50/60 Hz (AC-3)
15 kW -de 380...400 V AC 50/60 Hz (AC-3)
15 kW -de 415...440 V AC 50/60 Hz (AC-3)
18,5 kW -de 500 V AC 50/60 Hz (AC-3)
18,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
7,5 kW -de 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)
2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
20 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
kontrol devresi tipi
AC -de 50/60 Hz
kontrol devresi gerilimi
24 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
10 A -de <60 °C için sinyalleme devresi
50 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
550 A -de 440 V için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi
550 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
260 A -de <40 °C - 10 s için güç devresi
430 A -de <40 °C - 1 s için güç devresi
60 A -de <40 °C - 10 min için güç devresi
138 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri (LC1D32B7)
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans
2 mOhm - Ith 50 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı
1,65 Mcycles 32 A AC-3 Ue'de <= 440 V
1,4 Mcycles 50 A AC-1 Ue'de <= 440 V
kutup başına güç dağılımı
2 W AC-3
5 W AC-1
Front cover
Ile
montaj desteği
Ray
Plaka
standartlar
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Ürün sertifikaları (LC1D32B7)
UL
DNV
CCC
CSA
LROS (Lloyds register of shipping)
GOST
RINA
BV
GL
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi (LC1D32B7)
12...22 msn kapama
4...19 msn açma
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık (LC1D32B7)
15 Mcycles
maximum operating rate
3600 cyc/h -de <60 °C

Kontaktör Türleri : AC Bobinli Kontaktörler
