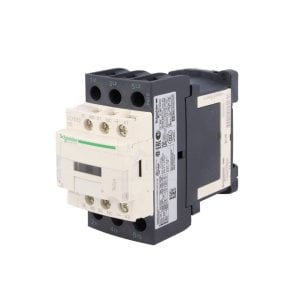

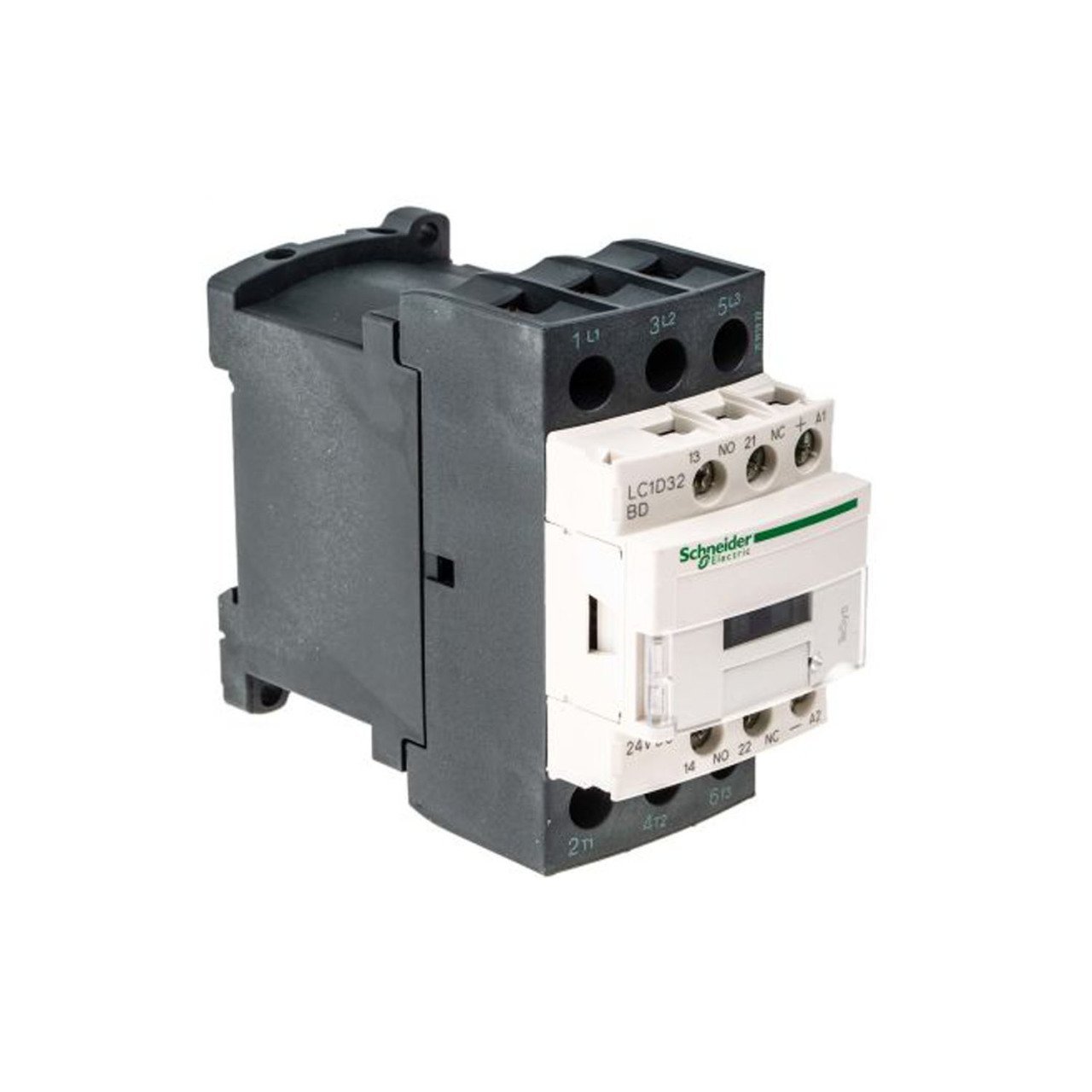

LC1D32BD 32A (15 KW) 24V DC Bobinli Trifaze Güç Kontaktörü

seri	TeSys
ürün adı	TeSys D
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1D  (LC1D32BD)
kontaktör uygulaması	Direnç yükü Motor kontrol
LC1D32BD kullanım kategorisi	AC-3 AC-1 AC-4
Kutup tanımı	3P
LC1D32BD power pole contact composition	3 NA
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
LC1D32BD motor gücü kW	7,5 kW -de 220...230 V AC 50/60 Hz (AC-3) 15 kW -de 380...400 V AC 50/60 Hz (AC-3) 15 kW -de 415...440 V AC 50/60 Hz (AC-3) 18,5 kW -de 500 V AC 50/60 Hz (AC-3) 18,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 7,5 kW -de 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)	2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 20 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
kontrol devresi tipi	DC standart
kontrol devresi gerilimi	24 V DC
yardımcı kontak düzenleme	1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
LC1D32BD aşırı gerilim kategorisi	III
[Ith] klasik açık hava termik akımı	10 A -de <60 °C için sinyalleme devresi 50 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi	140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 550 A -de 440 V için güç devresi 'e uygunIEC 60947
LC1D32BD nominal kesme kapasitesi	550 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	260 A -de <40 °C - 10 s için güç devresi 430 A -de <40 °C - 1 s için güç devresi 60 A -de <40 °C - 10 min için güç devresi 138 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
LC1D32BD ilgili sigorta değeri	10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans	2 mOhm - Ith 50 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
LC1D32BD elektrik dayanıklılığı	1,65 Mcycles 32 A AC-3 Ue'de <= 440 V 1,4 Mcycles 50 A AC-1 Ue'de <= 440 V
kutup başına güç dağılımı	2 W AC-3 5 W AC-1
Schneider - Front cover	Ile
LC1D32BD montaj desteği	Ray Plaka
standartlar	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
LC1D32BD Ürün sertifikaları	DNV GL CCC UL GOST BV LROS (Lloyds register of shipping) RINA CSA
Schneider bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı kablo uçsuz
Schneider sıkma torku	Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi	53.55...72.45 msn kapama 16...24 msn açma
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	30 Mcycles
maximum operating rate	3600 cyc/h -de <60 °C
