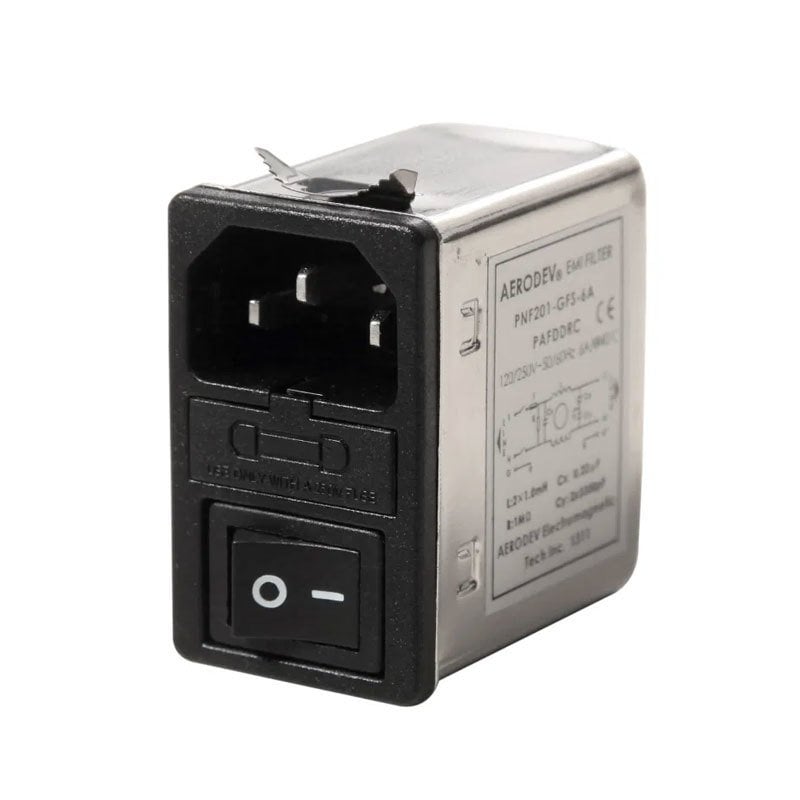

PNF201-GFS-DF-10A Çift Sigortalı Anahtarlı EMI Filitre
-
-
Özellikleri
e PNF201-GF Serisi IEC girişi ve sigorta kabı
e PNF201-GFS Serisi IEC-giriş, anahtar ve sigorta kabı
e Kompakt, kurulumu kolay, elektronik cihazlara uygulanabilir, farklı parametreler için çeşitlilik seçeneği
e CE onaylı, özelleştirme kabul edildi
-
Teknik veri
Tür
Anma Gerilimi
Hi-Pot
Line-Line
Hat Zemin
PNF201 serisi
250V 50 / 60Hz
1500VDC, 2sn
1500VAC, 2s
-
Kod açıklaması
PNF201 - G / GF / GFS - * A * * * * * * * 1 2 3 4 5 6 7 8 9 10
-
Temel Katalog numarası
-
Mekanik Yapı tipi kodu, "G (Genel tip), GF (Sigortalı) veya GFS (Sigortalı ve anahtarlı)" olabilir 3-Anma akımı: 1A , 2A , 3A , 4A , 6A , 8A , 10A
-
Muhafaza şekli ve montaj tipi kodu
Dizi
Sonek
Boyutlar
PNF201-G
A-Vida Montajı, Altıgen Yükleme Burcu
Şekil A
B-Vida Montajı, Altıgen Yükleme Burcu
Şekil B
E-Vida Montajı, Altıgen Yükleme Burcu
Şekil E
F-Vida Montajı, Dairesel Yükleme Burcu
Şekil F
G-Vida Montajı, Dikdörtgen Yükleme Burcu
Şekil G
H-Vida Montajı, Dikdörtgen Yükleme Burcu
Şekil H
I-Kıvrımlı Montaj, Dikdörtgen Yükleme Burcu
Şekil I
PNF201-GF
L-Vida Montajı, Altıgen Yükleme Burcu
Şekil L
M-Vida Montajı, Altıgen Yükleme Burcu
Şekil M
N-Vida Montajı, Dairesel Yükleme Burcu
Şekil N
PNF201-GFS
S- Vida Montajlı, Altıgen Yükleme Burcu
Şekil S
P- Vida Montajlı, Altıgen Yükleme Burcu
Şekil P
-
Şematik tip kodu A = L tipi Şematik B = π tipi Şematik
-
İndüktans
Sonek
Bir
B
C
D
E
F
G
H
ben
J
K
L
İndüktans
+% 50 -% 30 ( mH )
0.2
0.3
0.4
0.6
0.8
1.0
1.5
2.0
2.5
4.0
6.0
10.0
-
Cx'in kapasitesi
Sonek
Bir
B
C
D
Z
Kapasitans ( μ F)
0.047
0.1
0.15
0.22
0
-
Cy Kapasitansı
Sonek
Bir
B
C
D
Z
Kapasite ( n F)
0.33
1.0
2.2
3.3
0
Kaçak Akım 250V 50Hz
< 0.1mA
< 0.25mA
< 0.5mA
< 0.75mA
< 10 μ A
-
Dirençli veya dirençsiz R = dirençli Z = dirençsiz
-
Terminal tipi
C = 6.3 Bağlantı sekmesi X = Giriş teli
-
-
-
